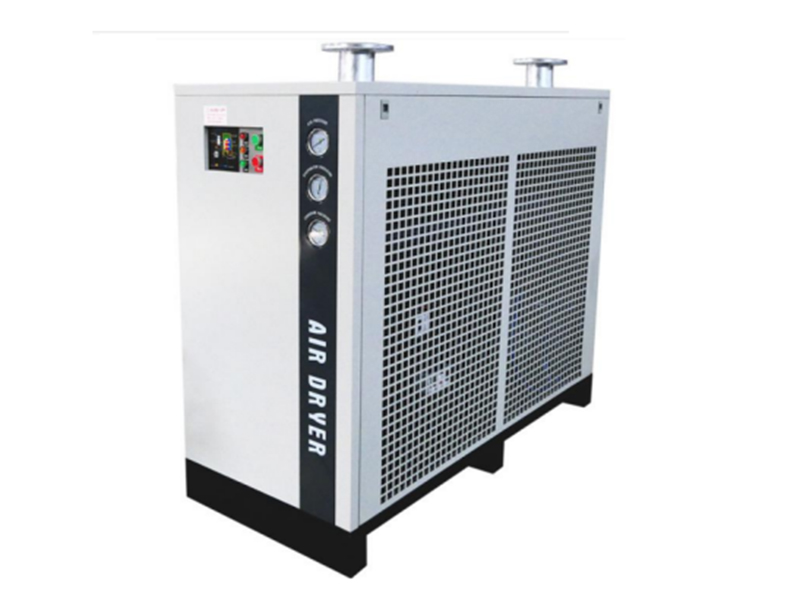

مجفف هواء مضغوط بالتبريد
لقد صمم مجفف هواء مضغوط بالتبريد من ضواغط التبريد وملحقات تبريد ذات كفاءة عالية. حيث أن كفاءة العمل تتحسسن ويتم التقليل من أستخدام الكهرباء، عند أنخفاض الضغط فى قناة تدفق الهواء لأقل من 0.02Mpa.
ظروف العمل- درجة الحرارة الداخلية: أقل من 70℃ ( درجة الحرارة القصوى)؛ أقل من 45℃ ( درجة الحرارة المنخفضة)
- ضغط التشغيل: 6~10kg/cm²
- الضغط الأقصى: 1.0Mpa, 10kg/cm² ( الضغط المخصص متاح)
- درجة حرارة البيئة: 2~50℃
- التبريد :R22 ( يمكن توفير تبريد مخصص R407c, R134a)
- درجة الرطوبة: 2~10℃ ( عندما يكون ضغط الهواء 7kg/cm²)
- ﺗﺴﺘﺨﺪم مجففات اﻟﻬﻮاء اﻟﻤﻀﻐﻮط بالتبريد ﺼﻤﺎم اﻟﺘﻮﺳﻊ اﻟﺤﺮاري ذو ﺠﻮدة عالية اﻟﺬي يمتلك القادرة ﻋﻠﻰ ﺿﺒﻂ إﻣﺪادات اﻟﺘﺒﺮﻳﺪ ﺗﻠﻘﺎﺋﻴﺎً وﻓﻘًﺎ ﻟﻠتحميل اﻟﻔﻌﻠﻲ ﻟﻠﻤﺠﻔﻒ، ﻣﻤﺎ ﻳﺠﻌﻞ ﺿﺎﻏﻂ اﻟﻬﻮاء آثر موفراً وﻓﻌﺎﻻً ﻟﻠﻄﺎﻗﺔ.
- فقد تم تصميم المجفف بواسطة صمام إلكتروني فائق للتصريف، حيث يمكنه تفريغ الرطوبة المتراكمة في الهواء المضغوط في الوقت المناسب وذلك بعد ضبطه، مما يضمن جفاف الهواء المضغوط.
- يستخدم المبادل الحراري في مجفف الهواء المضغوط بالتبريد أنبوبًا نحاسيًا سماكه 8 مم ، مما يضمن بقاء المبادل الحراري خالٍ من الشقوق.
- يتميز المرشح في مجفف هوائي بحجمه الصغير ومنطقة الترشيح الكبيرة، والتي يمكنها ترشيح الرطوبة والشوائب في نظام التبريد، مما يجعل مجفّف الهواء نظيفًا وأقل عرضة لترددات الفشل.
- يمكن لمجفف الهواء المضغوط بالتبريد اكتشاف ضغط الزيت المنخفض تلقائيًا في الضاغط شبه المحكم لجعله أكثر موثوقية وأمانًا.
نماذج أختيارية
| النموذج | سعة الحمولة (m3/min) | حجم الهواء SCFM | القدرة الكلية (KW) | مصدر الطاقة الكهربائية (V) | الحجم الداخلى والخارجى | الأبعاد H×W×D(mm) | الوزن الصافي التقريبي kg | |
| FD20 | 1.2 | 43 | 0.79 | 1ph 220VAC | G3/4" | 620×280×660 | 46 | |
| FD30 | 1.8 | 63 | 0.81 | 650×280×660 | 52 | |||
| FD40 | 2.4 | 88 | 0.86 | G1" | 760×340×720 | 70 | ||
| FD60 | 3.6 | 135 | 0.88 | G11/2" | 840×380×800 | 77 | ||
| FD120 | 7.2 | 240 | 1.5 | 940×500×930 | 125 | |||
| FD180 | 10.8 | 317 | 2.39 | G21/2" | 1040×540×1100 | 180 | ||
| FD250 | 15 | 459 | 2.7 | 3ph 380VAC | 1040×560×1330 | 230 | ||
| FD300 | 18 | 635 | 3.35 | DN80 | 1080×630×1400 | 255 | ||
| FD400 | 24 | 812 | 4.3 | 1200×710×1500 | 320 | |||
| FD450 | 27 | 987 | 5.2 | 1200×710×1500 | 370 | |||
| FD600 | 36 | 1200 | 6.8 | DN100 | 1350×900×1650 | 550 | ||
| FD750 | 45 | 1588 | 8.8 | DN125 | 1500×1900×1000 | 560 | ||
| FD850 | 51 | 1925 | 10.7 | 1600×2100×1100 | 600 |
- في مخطط المواصفات ، يشير حرف "G" إلى "الأتصال اللولبي للولب" ، بينما تشير "DN" إلى "القطر الاسمي لوصلة الفلانجة" .
- يجب أن يكون هناك مسافة لا تقل عن متر واحد حول وحدة التجفيف للتهوية والصيانة. فيمكن تركيب وحدة التجفيف بسهولة بدون قواعد.
- ﯾﺟب ﺗرﮐﯾب ﺻﻣﺎم اﻹﯾﻘﺎف فى مدخل و مخرج وﺣدة اﻟﺗﺟﻔيف. ﯾﺟب ﺗرﮐﯾب ﺻﻣﺎم اﻟﺗﺟﺎوز أﯾﺿًﺎ ﻓﻲ اﻟوﺣدة ﺗﺣت اﻟظروف اﻟﺗﻲ ﻻ ﺗﺗﻘﺎطﻊ ﻓﯾﮭﺎ ﻧزوح اﻟﮭواء. مما يُسهل عملية الإصلاح والصيانة للمعدات.
- إذا تم ﺗﻐﯾيراﻟﻧﻣوذج واﻟﻣواﺻﻔﺎت واﻷﻟوان ﻟﻣﺟﻔف اﻟﮭواﺋﻲ، ﯾرﺟﯽ اﻟرﺟوع إﻟﯽ اﻵﻟﺔ ﻟﻟﺣﺻول ﻋﻟﯽ اﻟﺑﯾﺎﻧﺎت اﻟﻔﻌﻟﯾﺔ.
- ﯾﺟب ﺗﻌدﯾل ﻗدرة ﻣﻌﺎﻟﺟﺔ اﻟﮭواء ﻋﻧدﻣﺎ ﺗﺗﺟﺎوز درﺟﺔ ﺣرارة واﻟﺿﻐط اﻟﻣﺗطﻟﺑﺎت اﻟﻣﺣددة.
- تتمكن شركة Greenair من توفير مجففات هواء مخصصة بمواصفات مختلفة.
